Une prise de terre défaillante ne se voit pas et ne se sent pas — et c'est pourtant elle qui fait la différence, en cas de défaut sur un appareil, entre une simple coupure de courant et une électrocution. Elle est jugée conforme si sa résistance mesurée reste sous le seuil imposé par la sensibilité du (ou des) disjoncteur différentiel qui la protège — un seuil large sur une installation entièrement en 30 mA, beaucoup plus strict dès qu'un différentiel 300 ou 500 mA intervient en amont. Seule une mesure au contrôleur dédié permet de savoir où se situe une installation donnée : ça ne se devine pas.
À quoi sert la prise de terre, concrètement ?
La prise de terre relie l'ensemble des masses métalliques de l'installation — tableau, boîtiers de prise, carcasses d'appareils électroménagers — à un piquet ou une boucle enterrée, via le conducteur vert et jaune. En cas de défaut d'isolement interne sur un appareil (un fil qui touche accidentellement la carcasse métallique, par exemple), c'est ce conducteur qui donne au courant de fuite un chemin de faible résistance vers le sol. Ce courant est alors détecté par le disjoncteur différentiel, qui coupe l'alimentation avant qu'une tension dangereuse ne reste durablement sur l'appareil touché.
Sans prise de terre — ou avec une prise de terre trop résistante — ce mécanisme fonctionne mal ou pas assez vite : la carcasse de l'appareil défectueux peut rester sous tension plus longtemps que prévu. C'est la raison pour laquelle ce point, invisible et enterré, est aussi important que le tableau lui-même.
Quelle résistance de terre est acceptable ?
La norme NF C 15-100 fixe une limite de tension de contact (50 V dans un logement) et non une valeur d'ohms unique — la résistance de terre maximale acceptable dépend donc directement de la sensibilité du différentiel qui protège le circuit :
- Différentiel 30 mA (obligatoire sur les circuits prises et salle de bain depuis des décennies) — seuil théorique très large, autour de 1 666 Ω.
- Différentiel 300 mA (souvent en tête d'installation ou sur certains circuits spécialisés) — seuil ramené à environ 166 Ω.
- Différentiel 500 mA (différentiel général de type sélectif, fréquent sur les installations plus anciennes ou plus importantes) — seuil ramené à 100 Ω.

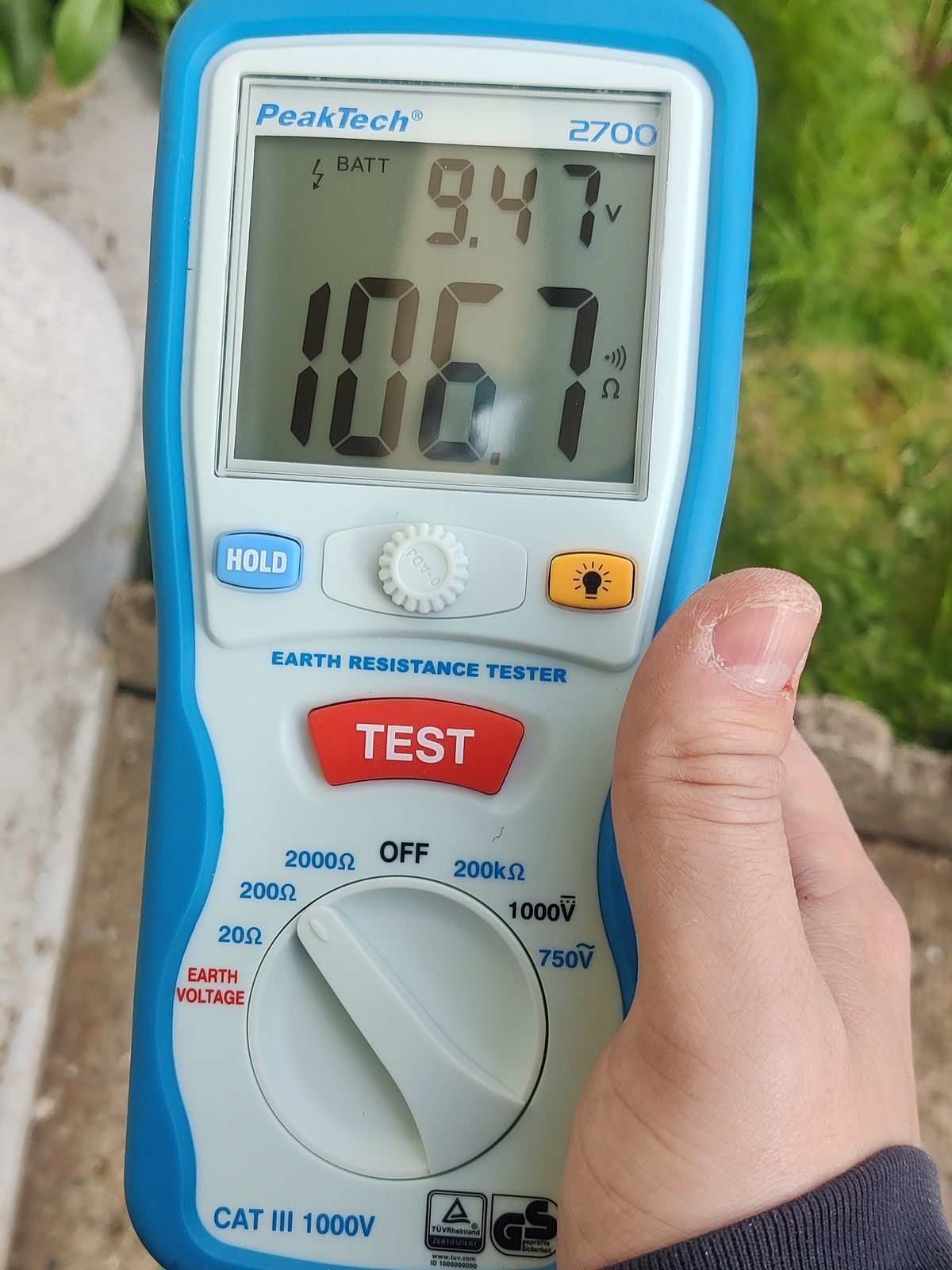

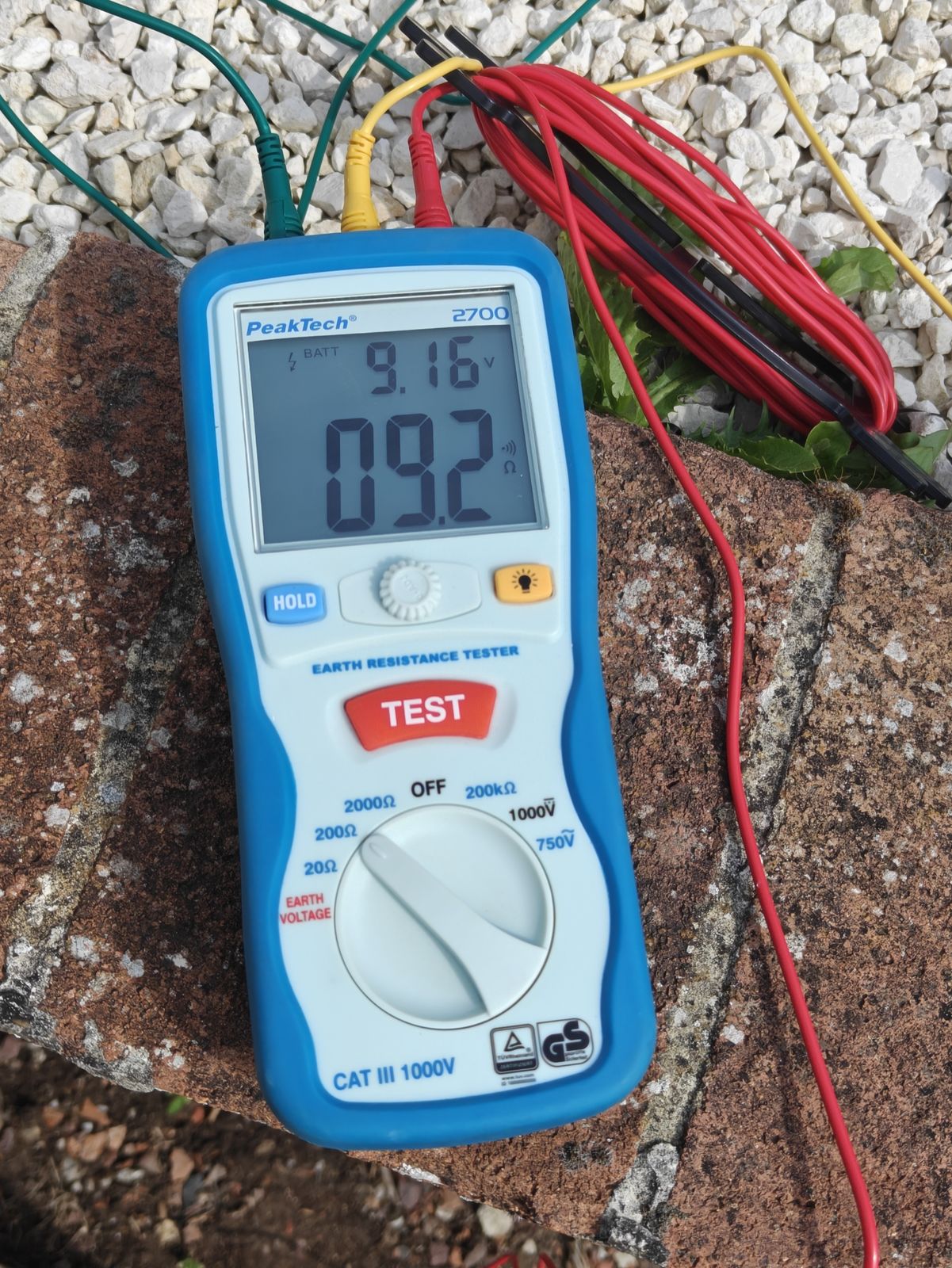

En pratique, les électriciens visent une résistance sous 100 Ω pour couvrir tous les cas de figure sans avoir à vérifier la sensibilité de chaque différentiel en amont. C'est tout l'écart entre les deux mesures ci-contre : 9,2 Ω est conforme dans absolument tous les cas, tandis que 106,7 Ω dépasserait déjà le seuil dès qu'un différentiel 500 mA protège le circuit concerné.
Comment se mesure la résistance de terre ?

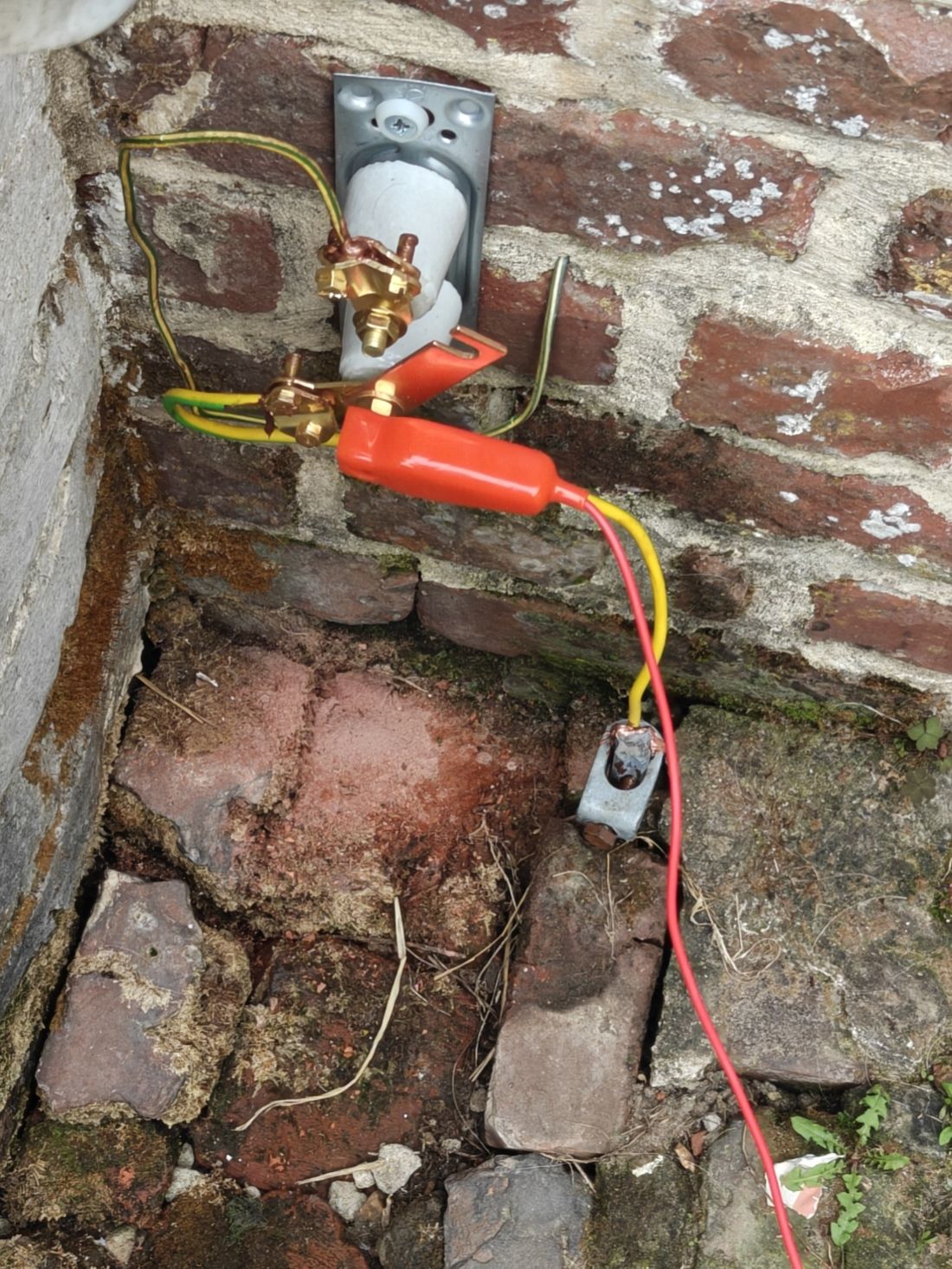

La mesure se fait avec un contrôleur dédié (comme celui utilisé sur ces photos), qui injecte un courant test entre deux piquets plantés à quelques mètres du bâtiment et calcule la résistance réelle de la prise de terre. Pour que cette mesure soit fiable, il faut d'abord isoler le conducteur de terre du reste de l'installation — sans quoi les autres liaisons du réseau fausseraient le résultat. C'est le rôle de la barrette de coupure de terre, un petit raccord démontable généralement situé près du disjoncteur de branchement ou en pied de façade.
C'est une mesure rapide — quelques minutes une fois la barrette localisée — mais qui demande l'appareil adapté : un multimètre classique ne suffit pas pour ce type de contrôle.
Les signes qui doivent alerter
- Une maison ancienne jamais rénovée électriquement, ou rénovée partiellement sans que le tableau ait été mis à jour à cette occasion.
- L'absence de conducteur vert et jaune visible dans certaines prises ou à l'arrivée du tableau.
- Un différentiel qui saute pour des raisons qui restent inexpliquées après un diagnostic classique — la piste d'une prise de terre défaillante vaut alors la peine d'être vérifiée.
- Un piquet de terre visiblement corrodé ou endommagé en extérieur, ou un terrain particulièrement sec ou sableux : la nature du sol influence directement la résistance mesurée.
- Une anomalie relevée sur la liaison à la terre lors d'un diagnostic électrique obligatoire (vente d'un bien de plus de 15 ans).
La solution TDX Solutions
TDX Solutions réalise la mesure de la résistance de terre au contrôleur dédié, et propose une amélioration si le résultat le justifie — ajout d'un piquet de terre supplémentaire, remplacement d'une prise de terre trop ancienne ou dégradée, ou mise en conformité générale du tableau électrique. Ce contrôle s'intègre naturellement dans une mise aux normes ou un diagnostic avant travaux, et permet de lever le doute une fois pour toutes plutôt que de deviner.
Questions fréquentes
Comment savoir si ma prise de terre est aux normes ?
Seule une mesure de la résistance de terre au contrôleur dédié permet de le savoir avec certitude. Une valeur sous 100 Ω est conforme quel que soit le différentiel en place ; au-dessus, tout dépend de la sensibilité (30, 300 ou 500 mA) des disjoncteurs différentiels qui protègent l'installation.
Que se passe-t-il si la résistance de terre est trop élevée ?
En cas de défaut d'isolement sur un appareil, le courant de fuite met plus de temps — ou ne parvient pas — à faire déclencher le différentiel assez vite. Une tension dangereuse peut alors rester présente plus longtemps sur la carcasse de l'appareil concerné.
Une maison ancienne a-t-elle forcément une prise de terre ?
Non — les installations construites avant les années 1990 en étaient parfois dépourvues, ou avec une prise de terre devenue insuffisante au regard des standards actuels. C'est un point vérifié systématiquement lors du diagnostic électrique obligatoire à la vente d'un bien de plus de 15 ans.
Combien coûte une mesure de résistance de terre ?
Chez TDX Solutions, une mesure de résistance de terre seule est facturée 50 €/h + 30 € de déplacement. Réalisée dans le cadre d'une intervention de dépannage, elle est incluse dans le tarif horaire de cette intervention, sans facturation séparée.
