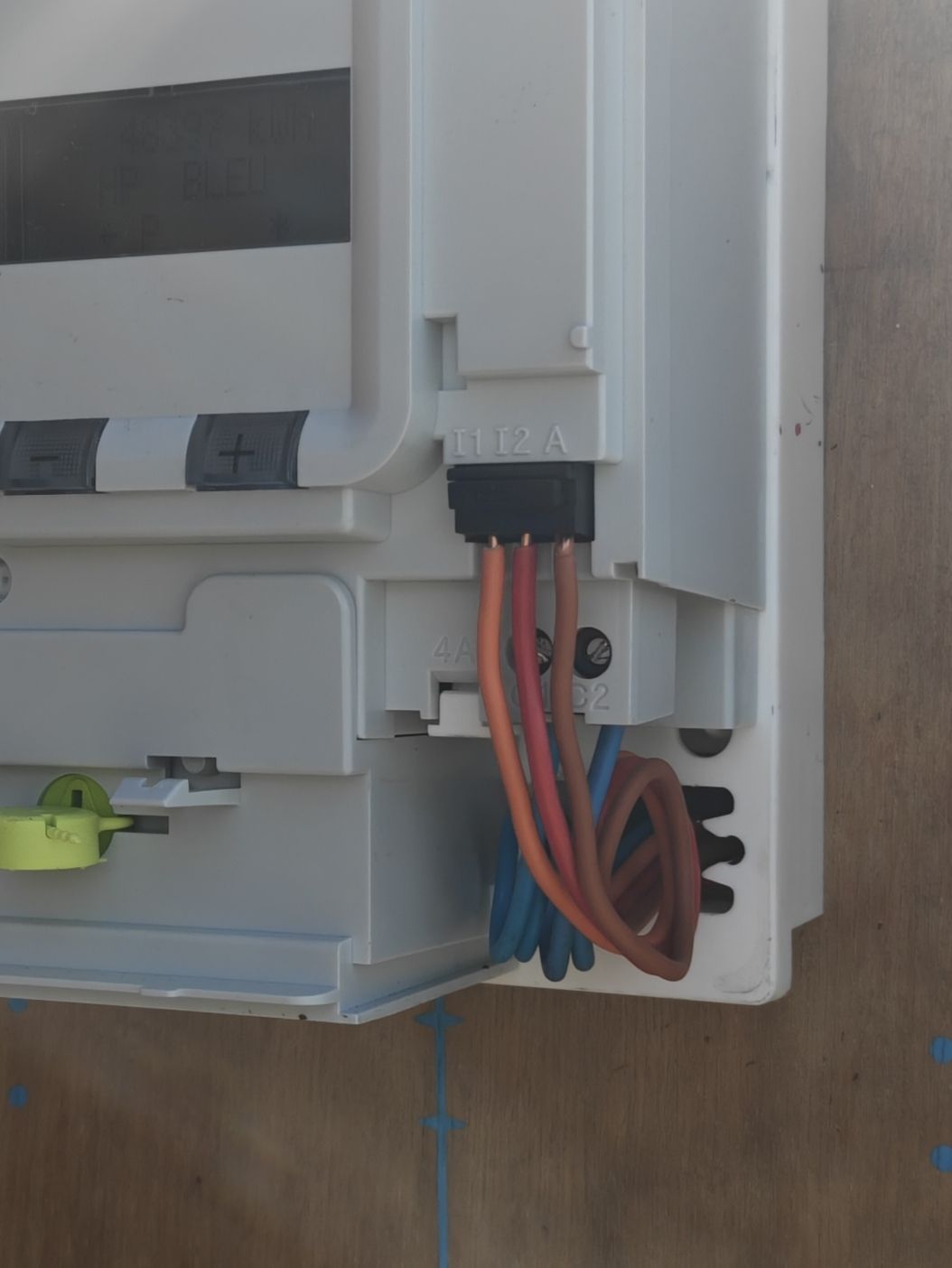

Pour suivre sa consommation en temps réel avec un objet connecté (Home Assistant, passerelle domotique, boîtier de suivi énergie), on se raccorde sur la sortie téléinformation client (TIC) du Linky — le bornier à trois broches I1, I2, A, à ne pas confondre avec les bornes C1/C2 du contact heures pleines/heures creuses situées juste à côté. Le raccordement est simple mais mérite d'être fait proprement pour éviter les faux contacts ou les parasites.
TIC ou contact C1/C2 : deux sorties, deux usages
Ces deux bornes se trouvent souvent l'une à côté de l'autre sous le capot du compteur, d'où la confusion fréquente :
- La TIC (I1, I2, A) transmet un flux de données en continu : index de consommation, puissance instantanée, couleur du jour en cours pour un contrat Tempo, etc. C'est ce que lisent les boîtiers de suivi énergie et les passerelles domotiques.
- Le contact C1/C2 ne transmet aucune donnée : c'est un simple relais qui se ferme en heures creuses et s'ouvre en heures pleines, utilisé uniquement pour piloter un contacteur jour/nuit (chauffe-eau, par exemple).
Brancher un boîtier domotique sur C1/C2 par erreur ne l'endommagera pas, mais il ne recevra jamais les données attendues — juste un simple signal ouvert/fermé.
Mode historique ou mode standard : lequel choisir
Le Linky peut émettre sa TIC selon deux formats différents :
- Mode historique — le mode par défaut, hérité des anciens compteurs électroniques, à 1200 bauds. Il couvre les besoins de la plupart des boîtiers de suivi grand public.
- Mode standard — plus récent, à 9600 bauds, avec des données supplémentaires par phase (intensité, tension) et, utile en cas de revente de production solaire, l'énergie injectée sur le réseau — absente du mode historique.
Le passage d'un mode à l'autre est gratuit, se demande auprès d'Enedis ou de votre fournisseur, prend 24 à 48h ouvrées, et reste réversible. Vérifiez avant tout la notice de votre équipement : certains ne supportent qu'un seul des deux modes.
Le raccordement physique
Le bornier TIC est accessible sous le capot inférieur du compteur, à borne à ressort : on appuie sur le bouton-poussoir au-dessus de la sortie pour ouvrir le ressort, on insère le fil dénudé sur environ 1 cm (section 0,4 à 1,5 mm²), puis on relâche. Le branchement sur I1 et I2 n'a pas de polarité — les deux fils peuvent être inversés sans risque.
Le signal TIC est de faible niveau : un câble de mauvaise qualité ou trop long capte facilement des parasites. Une paire torsadée (câble téléphonique ou réseau de qualité, une seule paire) limite ces interférences et évite des données qui se coupent ou se corrompent de façon intermittente.
La solution TDX Solutions
TDX Solutions tire un câblage propre depuis le compteur jusqu'à votre passerelle domotique ou votre boîtier de suivi énergie, raccorde le bornier TIC (ou le contact C1/C2 selon le besoin), et vérifie que le mode historique/standard correspond bien à votre équipement avant mise en service.
Questions fréquentes
La sortie TIC est-elle dangereuse à manipuler ?
Non, c'est un signal basse tension (6 V, 130 mW), sans commune mesure avec les circuits de puissance du tableau. Mais un mauvais branchement peut empêcher l'équipement connecté de fonctionner ou fausser les données lues.
Faut-il activer la TIC auprès d'Enedis avant de brancher un boîtier ?
Non, la sortie TIC est active en permanence dès la mise sous tension du compteur. Seul le passage entre mode historique et mode standard nécessite une demande auprès d'Enedis ou de votre fournisseur, gratuite et traitée en 24 à 48h ouvrées.
Le raccordement TIC risque-t-il de perturber le compteur ou de faire sauter le disjoncteur ?
Non si le câblage est fait sur les bonnes bornes (I1/I2, pas C1/C2) avec un câble adapté : c'est un circuit d'information séparé du circuit de puissance, sans lien avec les disjoncteurs du tableau.
